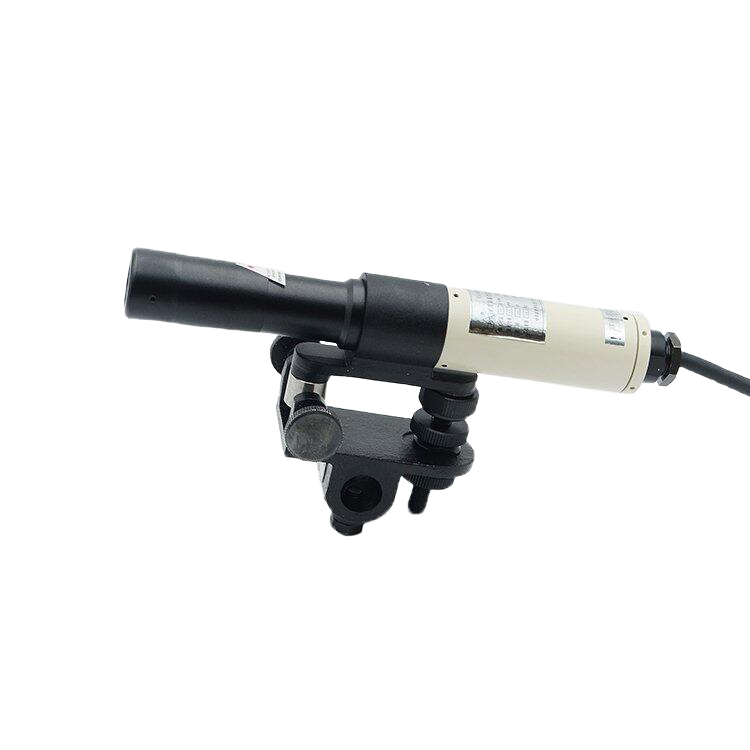

1、结构特点：

仪器将电源模块、光学、机械组合为一体，具有外形美观、体积小、重量轻等特点。

仪器粗调采用360°可旋转锁紧机构，安装采用固定杆和悬挂组锁紧装置，固定仪器更方便快捷。仪器通过微调机构可在不小于±1.5°范围内进行水平、垂直细微调整。

2、工作原理：

仪器接入供电电压AC127V后，通过电源模块转换成直流电压给激光管供电，产生激光束，再通过光学系统产生激光远程指向光束，其射程分别达到800米、1200米。

外型尺寸:

尺寸：266×250×130（mm）（YBJ-800） 286×250×130（mm）（YBJ-1200）

重量：3.4kg（YBJ-800） 3.5kg（YBJ-1200）

主要技术参数：

安装方式：固定式

防型式：矿用隔型

防标志：ExibⅠMb

激光指向仪工作制：连续运行

供电电压：AC127V-240V

工作电流：≤90mA

光功率：不大于15mW

有射程：800m

光斑直径：在800m处光斑直径应不大于80mm。

光斑漂移量：在800m处光斑漂移量应不大于10mm。

横向、纵向粗调：360°任意

横向、纵向微调范围：≥±1.5°

主机组尺寸：286×250×130（mm）重量：3.5kg
