一、概述

1、用途和特点

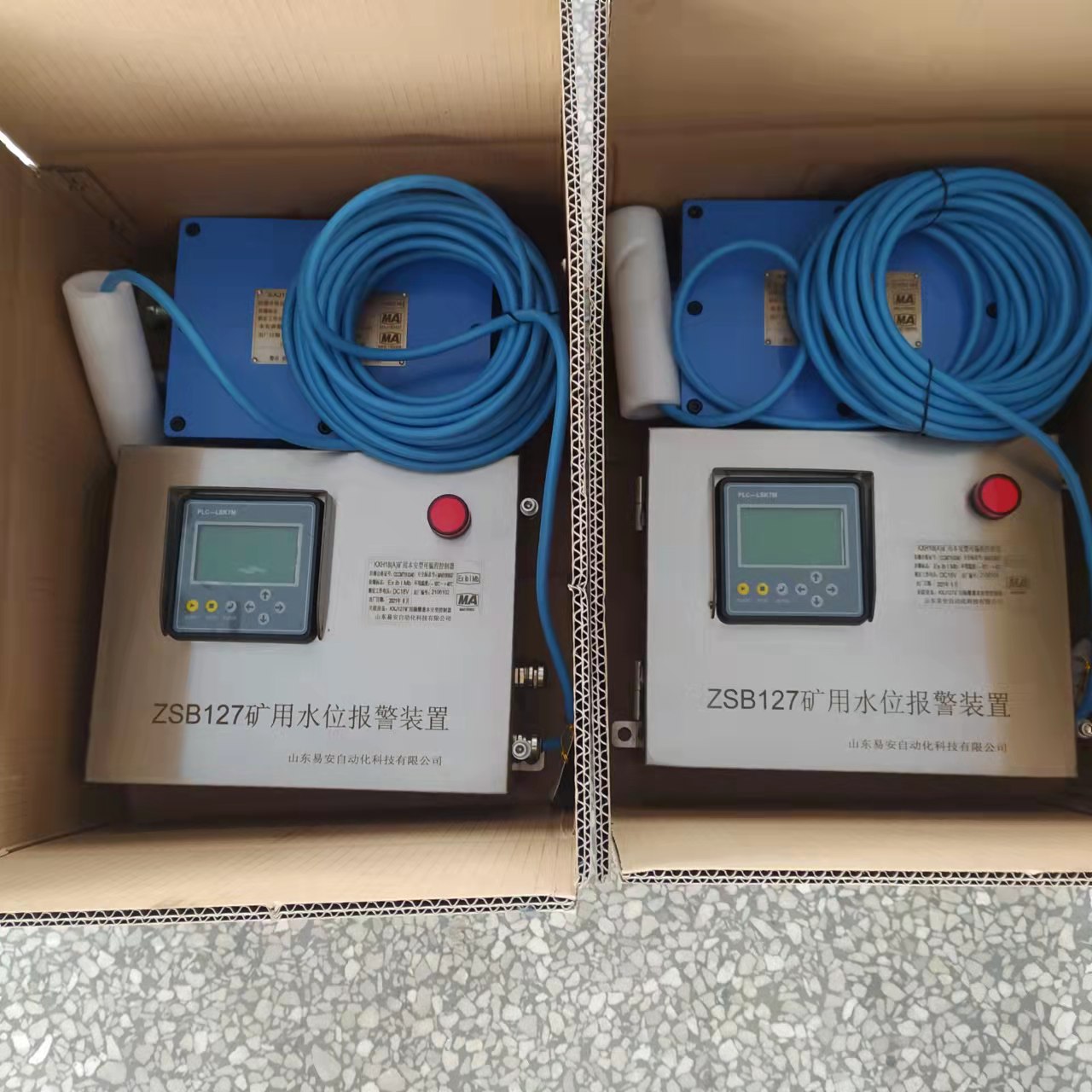

ZSB127矿用水位报警装置(以下简称装置)适应于煤矿井下含有瓦斯、煤尘等混合物的场所,防爆标志为“Exd[ib]I”;用于煤矿井下水仓(或透水点)的水情监测和自动排水或液压泵站水箱水位的监测和自动注水,且设有RS485接口,可以上传信号。该装置工作性能可靠,是煤矿水情治理系统中理想的检测、控制设施。

二、主要技术指标

1、ZSB127-Z矿用隔爆兼本安型水位报警装置主机

a)电源电压:127V AC (波动范围95V~140V);

b)工作电流:≤100mA;

c)供显示箱红灯的本安电源输出:电压:11V~13V /0V交替输出时间:0.5±0.2S)负载电流:≤90 mA;

d)供显示箱绿灯的本安电源输出:负载电流:≤70 mA,输出电压范围:11V~13V;

e)供水位传感器的本安电源输出:负载电流:≤20 mA,输出电压范围:11V~13V;

f)输入控制信号(来自水位传感器):动态编码信号;

g)本安参数

电源*输入电压Um:140V AC;

本安*输出电压Uo:DC 13.0V;

本安*输出电流Io:DC 410mA;

允许外部*分布电感Lo:0.2mH;

允许外部*分布电容Co:15uF。

2、ZSB12-X矿用本安型水位报警装置显示器

a)红灯电源:本安DC(11.0V~13.0V)/0V交替,交替时间:0.5±0.2S ,I≤90 mA;

b)绿灯电源:本安DC  11.0V~13.0V,I≤70 mA;

c)指示灯显示方式:为绿、红LED单面显示;

d)扬声器规格:5W/8Ω;

e)音响强度(dB):≥85;

f)光信号强度:30m可见(黑暗中),并可分辨颜色;

g)本安参数

*输入电压Ui:DC 13.0V;

*输入电流Ii:DC 410mA;

允许分布电感Li:0;

允许分布电容Ci:0.1uF。

3、GUH1矿用水位传感器

a)电源电压:DC 12V±1V;

b)工作电流:≤10mA;

c)输出信号:动态编码信号;

d)本安参数

*输入电压Ui:DC 13.0V;

*输入电流Ii:DC 410mA;

允许分布电感Li:0;

允许分布电容Ci:4.7uF。

4、ZKC-12F司控道岔遥控发送器

电源电压:DC 11.0V~12.3V;

工作电流:≤35mA;

本安参数

电池为23A 12V碱性,数量:1节

5、工作环境:

a)环境温度:0℃~+40℃;

b)平均相对湿度:不大于95%(+25℃);

c)海拔:海拔不超过2000m;

d)煤矿井下有瓦斯,煤尘爆炸危险的环境,但无显著振动和冲击、无破坏绝缘的腐蚀性气体场所。
